Lá đồng được ủ có độ chính xác cao-cho các ứng dụng điện tử và công nghiệp



Lá đồng phốt pho được cuộn-tùy chỉnh được thiết kế để có độ dẫn điện ổn định, khả năng chống mỏi cao và dung sai kích thước chặt chẽ. Được sản xuất theo các thông số kỹ thuật về nhiệt độ và độ dày chính xác để dập, che chắn và các bộ phận mang dòng điện-.

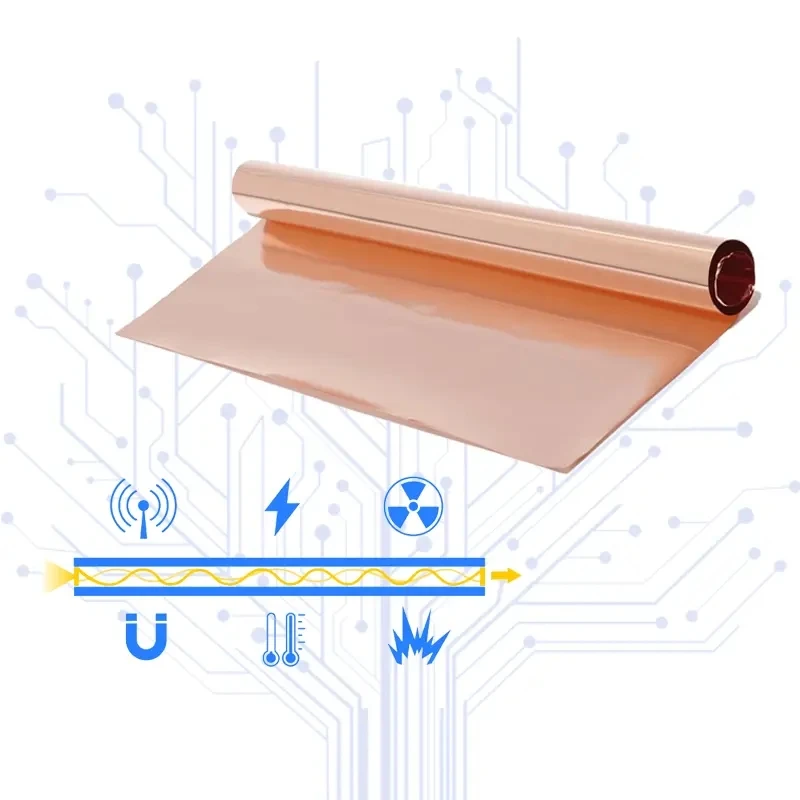

RA Bronze Foil



Tổng quan về sản phẩm

CIVEN Metal sản xuất lá đồng ủ cán (RA) sử dụng các máy cán cao-đa{1}}có độ chính xác cao và dây chuyền ủ khí quyển-được kiểm soát, tinh chỉnh cấu trúc hạt đồng thời loại bỏ ứng suất bên trong.
Được thiết kế để-dập tốc độ cao, khắc ảnh-và rạch CNC, lá kim loại này duy trì dung sai độ dày chặt chẽ và các cạnh sạch-không có gờ trên nhiều loại hợp kim đồng-thiếc và lớp hoàn thiện bề mặt khác nhau.



Chất liệu chính


Hợp kim đồng phốt pho kết hợp độ bền cơ học cao, đặc tính lò xo đàn hồi và khả năng chống ăn mòn.

Lớp hợp kim

C5191 (CuSn6), C5210 (CuSn8), C51100 theo tiêu chuẩn ASTM B103 hoặc JIS H3270.

Thành phần hóa học

Hàm lượng thiếc (Sn) được kiểm soát từ 3,5% đến 9,0%, với vết phốt pho (P) đóng vai trò là chất khử oxy.

Cấu trúc vi mô

Cấu trúc hạt mịn-đồng nhất hoàn toàn đạt được thông qua-các chu trình cán nguội và ủ trung gian nhiều giai đoạn.



Tính năng hiệu suất



Độ bền mỏi cao

Chịu được sự uốn và rung cơ học liên tục mà không bị nứt-vi mô.

01

Kiểm soát lò xo trở lại

Duy trì giới hạn đàn hồi nhất quán và khả năng định hình trong quá trình dập chính xác.

02

Độ dẫn điện và nhiệt

Cung cấp điện trở thấp kết hợp với đặc tính truyền nhiệt ổn định.

03

Chống ăn mòn

Chống lại quá trình oxy hóa trong khí quyển, nứt ăn mòn do ứng suất và axit hữu cơ.

04

Tính hàn

Hóa học bề mặt sạch cho phép hàn laser, hàn điện trở và hàn nóng chảy đáng tin cậy.

05



Thông số kỹ thuật



tham số

Phạm vi đặc điểm kỹ thuật

Tiêu chuẩn hợp kim

UNS C51910, C52100, C51100 (JIS C5191, C5210)

Phạm vi độ dày

0,015 mm - 0.50 mm

Phạm vi chiều rộng

3,0 mm - 600 mm (Dung sai rạch: +/- 0,05 mm)

Dung sai độ dày

Lên đến +/- 0,001 mm (phụ thuộc độ dày danh nghĩa)

Tỉ trọng

8,80 g/cm33 - 8.88 g/cm3

Độ dẫn điện

12% đến 20% IACS (ở 20 độ C, tùy thuộc vào hợp kim)




Độ dày và chiều rộng có sẵn

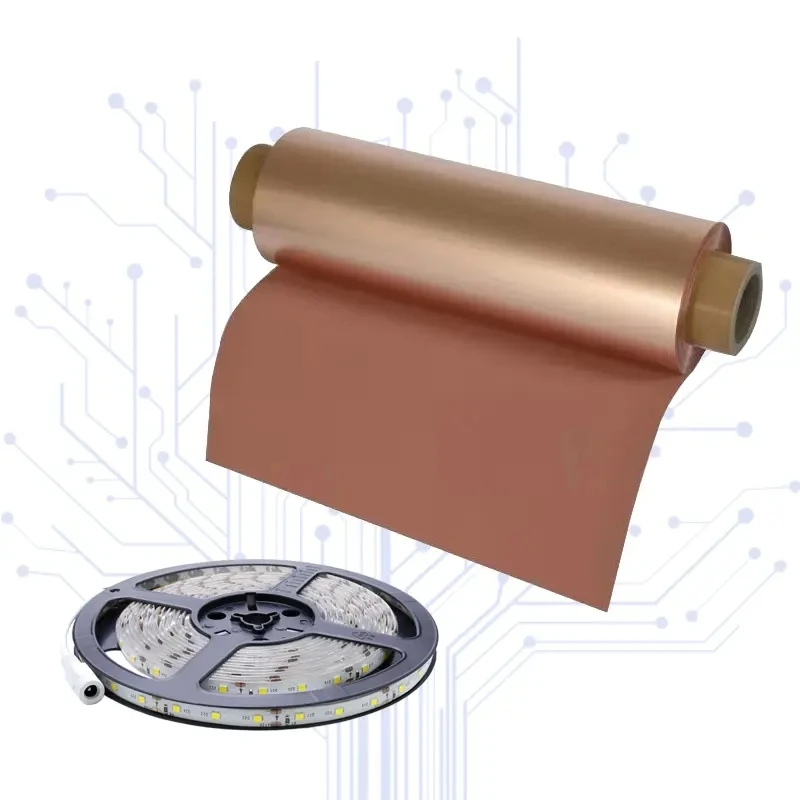

Phạm vi siêu mỏng

0,015 mm đến 0,05 mm (Đầu nối thu nhỏ, tấm chắn điện tử)

Phạm vi tiêu chuẩn

0,05 mm đến 0,30 mm (Kẹp lò xo, tiếp điểm, thanh cái)

Tầm nặng

0,30 mm đến 0,50 mm (Các bộ phận kết cấu điện, lò xo chịu tải nặng)

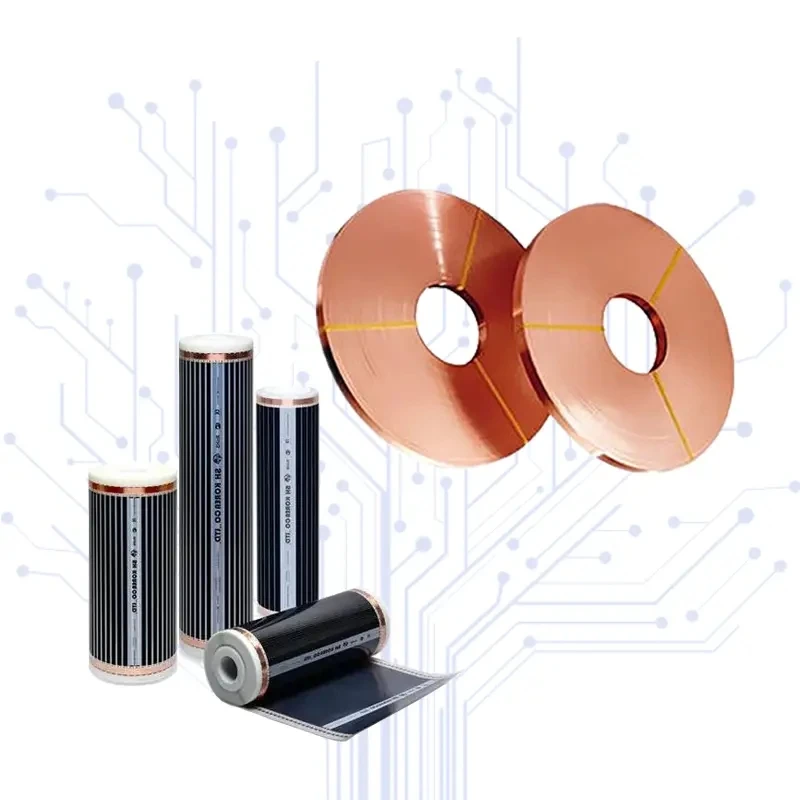

Khả năng rạch

Rạch chính xác đến chiều rộng tối thiểu 3,0 mm với độ cong cạnh dưới 0,5 mm trên 1000 mm.





Bề mặt / Nhiệt độ / Tính chất cơ học

Tùy chọn nhiệt độ
Ủ (O): Trạng thái mềm nhất, độ giãn dài tối đa để kéo sâu và uốn phức tạp.
Một phần tư/Nửa cứng (1/4H, 1/2H): Khả năng định hình cân bằng và tác động lò xo vừa phải.

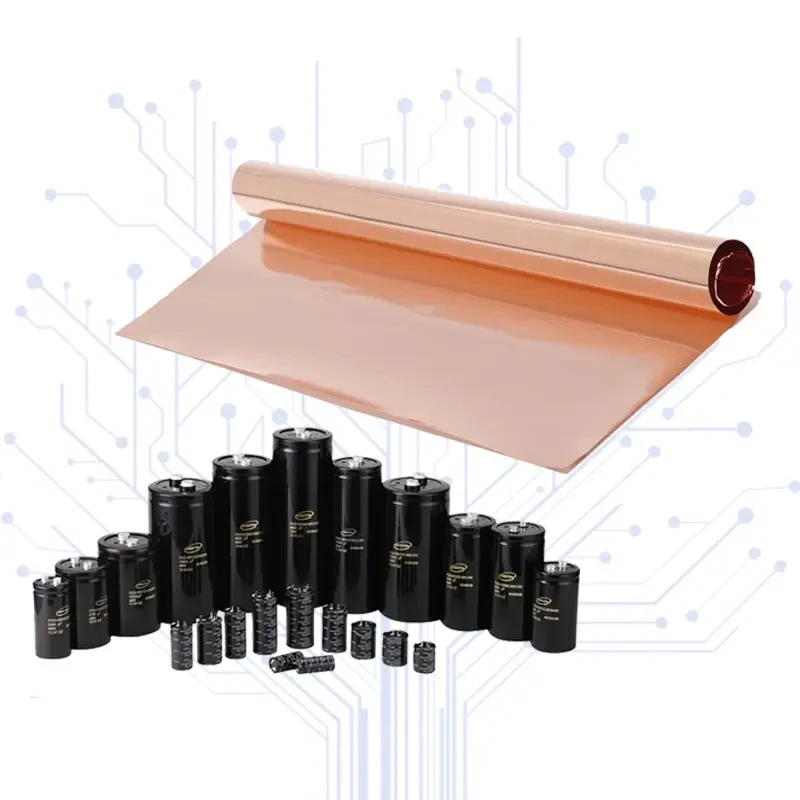

Cứng lò xo cứng (H, EH, SH): Độ bền kéo cao cho các tiếp điểm điện đàn hồi và lò xo phẳng.


Tính chất cơ học (Giá trị điển hình cho C5210)
Độ bền kéo: 450 MPa - 850 MPa
Yield Strength (0.2% offset): >= 350 MPa (tính khí nóng nảy)
Độ giãn dài: 2% - 45%
Độ cứng: 130HV - 260HV


Hoàn thiện bề mặt
Sáng: Bề mặt giống gương-thông qua quá trình ủ hydro có kiểm soát.
Mờ: Tối ưu hóa cho việc dán keo hoặc bám dính lớp phủ.
Thụ động: Xử lý hóa học để ức chế quá trình oxy hóa-giai đoạn đầu và vết vân tay.

Copper Foil for Laminated Copper Flexible Connectors



Sản xuất & Kiểm soát Chất lượng

Năng lực & Cơ sở hạ tầng:Sản lượng hàng năm vượt quá 15.000 tấn sử dụng máy cán cụm 20 cao và lò ủ sáng xử lý cuộn dây chính lên tới 1.500 kg.


Quy trình xử lý:Continuous casting -> Hot breakdown rolling -> Acid pickling -> Cold rolling -> Strand annealing -> Slitting ->Bao bì.

Kiểm tra quy trình

Máy đo độ dày tia X{0}}liên tục thực hiện điều khiển máy đo tự động (AGC) ở tốc độ lên tới 600 m/phút.

Thử nghiệm trong phòng thí nghiệm

Máy kiểm tra độ bền kéo đa năng, máy kiểm tra độ cứng vickers-Vickers, micromet quang học bằng laser và máy đo điện trở đầu dò bốn-điểm.

Truy xuất nguồn gốc

Mã vạch duy nhất được gán cho mỗi cuộn dây chính liên kết với nhật ký sản xuất, chứng chỉ nhà máy nguyên liệu thô và báo cáo kiểm tra QA.



Ứng dụng



1

Điện & Điện tử

Khung dây dẫn, công tắc vi-, lò xo rơ-le, đầu cực ổ cắm, tấm tiếp xúc với pin.

2

Viễn thông

Băng bảo vệ cáp đồng trục, miếng đệm EMI/EMC, các bộ phận đầu nối-tần số cao.

3

ô tô

Lò xo bên trong ECU, màng cảm biến, đầu nối dây ABS.

4

Thiết bị công nghiệp

Ống Bourdon, ống xếp lượn sóng, vòng đệm chính xác.




Tùy chỉnh & Cung cấp OEM


Nhiệt độ tùy chỉnh

Cửa sổ đặc tính cơ học được thiết kế riêng để phù hợp với giới hạn độ mòn của dụng cụ dập cụ thể và các thông số-lưng đàn hồi.

Thông số cuộn dây

Giới hạn đường kính bên trong tùy chỉnh (75 mm, 150 mm, 300 mm) và đường kính ngoài dựa trên các ràng buộc của thiết bị trang trí.

Sự bảo vệ

Các tùy chọn giấy xen kẽ cụ thể hoặc màng bọc nhựa dành cho các bề mặt có độ bóng cao-nhạy cảm.

Kích thước lô

Mẫu thử nghiệm có trọng lượng từ 50 kg đến trọng tải công nghiệp đầy đủ.



Đóng gói & Giao hàng





Xuất khẩu-Gói đóng gói:
1.Lớp bên trong: Giấy bọc VCI trung tính chống ăn mòn.
2.Lớp giữa: Màng polyetylen ngăn ẩm-được bịt kín bằng chất hút ẩm.
3.Lớp ngoài: Thùng gỗ treo (cấu hình mắt-hướng-bầu trời hoặc mắt-đối-tường) được lót bằng bọt hấp thụ sốc-.


Tuân thủ hậu cần: Pallet gỗ đã qua xử lý nhiệt ISPM 15.
Thời gian thực hiện: 15-25 ngày làm việc đối với các đợt sản xuất tiêu chuẩn; các mặt hàng tồn kho có sẵn để gửi đi ngay lập tức.



Tại sao kim loại CIVEN



Mill{0}}Điều khiển trực tiếp

Kiểm soát vận hành hoàn chỉnh từ đầu vào hợp kim thô cho đến việc rạch lá chính xác thành phẩm.

Dung sai đo chặt chẽ

Hệ thống AGC tiên tiến giới hạn sự thay đổi độ dày ở mức +/- 1% trên toàn bộ chiều dài cuộn dây.

Tài liệu

Giấy chứng nhận kiểm tra nhà máy (MTC theo EN 10204 3.1) được cung cấp cùng với mỗi lô hàng.

Hậu cần toàn cầu

Thiết lập mạng lưới chuỗi cung ứng phục vụ các nhà máy sản xuất trên khắp Bắc Mỹ, Châu Âu và Châu Á.



Câu hỏi thường gặp



Q: Moq cho nhiệt độ hợp kim tùy chỉnh là gì?

A: MOQ tiêu chuẩn là 300 kg cho mỗi đặc điểm kỹ thuật của mặt hàng. Số lượng nhỏ hơn để tạo mẫu và thử nghiệm có sẵn thông qua chương trình mẫu của chúng tôi.

Hỏi: Làm thế nào để ngăn chặn quá trình oxy hóa trong quá trình vận chuyển bằng đường biển?

Đáp: Các cuộn dây được bọc trong-giấy chống ăn mòn VCI, được hút chân không-trong polyetylen-nặng với silica gel và được đóng gói bên trong các thùng gỗ-không khử trùng.

Câu hỏi: Phạm vi thuộc tính cơ học có thể được tùy chỉnh ngoài giới hạn tiêu chuẩn không?

Đ: Vâng. Nhóm kỹ thuật của chúng tôi điều chỉnh tốc độ giảm-khi gia công nguội và đường cong nhiệt độ ủ để đáp ứng các mục tiêu về độ bền kéo và độ giãn dài chuyên biệt.

Hỏi: Dữ liệu nào có trong Chứng chỉ Kiểm tra Nhà máy (MTC)?

A: Phân tích thành phần hóa học, đo độ dày, độ bền kéo, độ giãn dài, giá trị độ cứng và kết quả kiểm tra tình trạng bề mặt gắn với số cuộn cụ thể.
