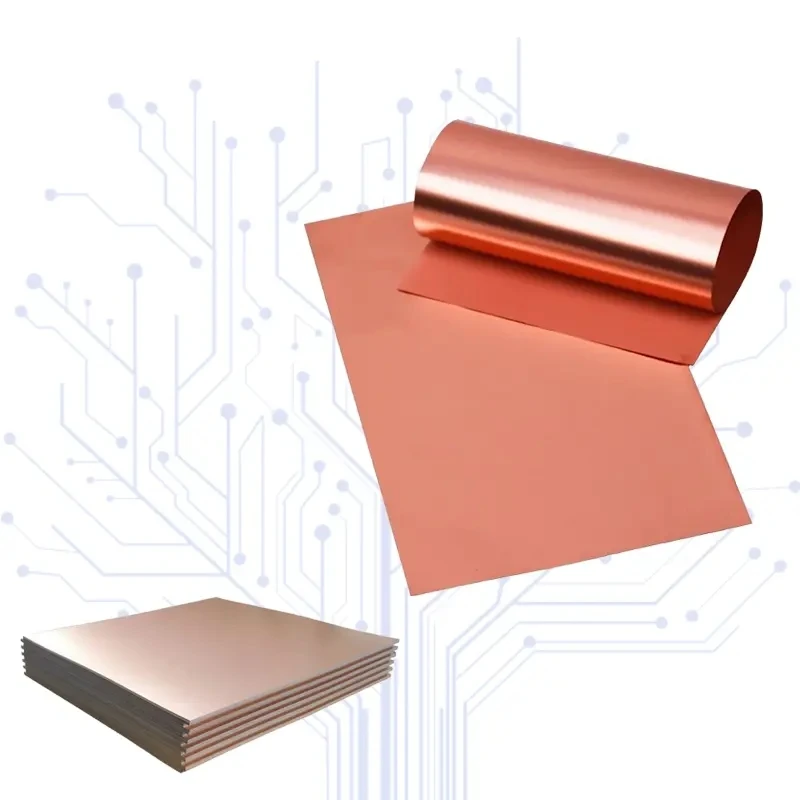

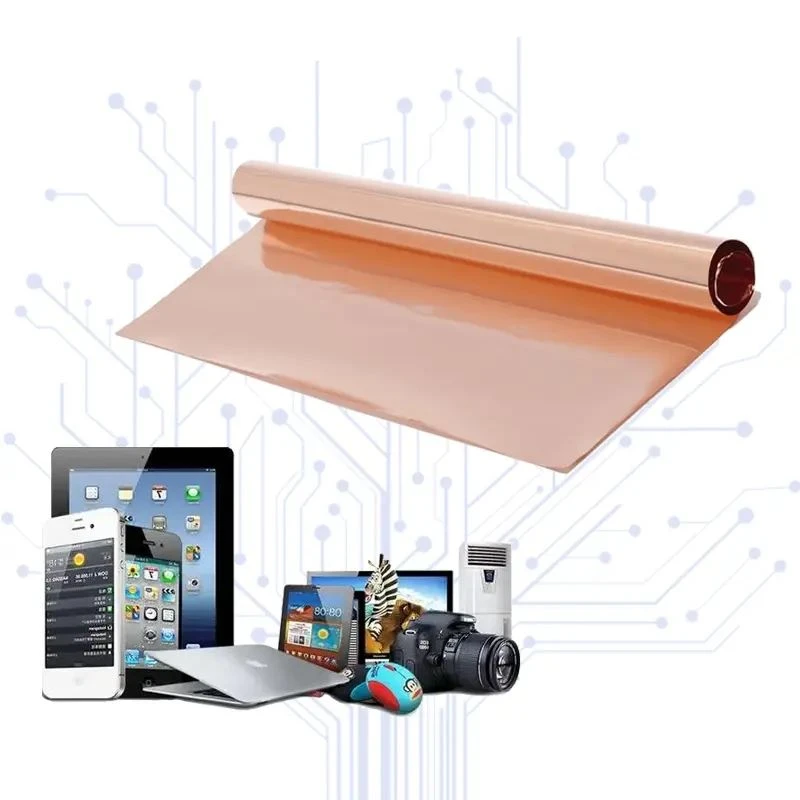

Lá đồng RA có độ chính xác cao-



Được thiết kế cho các thiết bị điện tử linh hoạt có mật độ cao và truyền tín hiệu tần số cao. Được sản xuất thông qua quá trình cán nguội nhiều giai đoạn và xử lý nhiệt chính xác để đạt được hướng hạt đồng nhất, khả năng chống mỏi khi uốn vượt trội và biên dạng bề mặt được kiểm soát.



Adhesive Copper Foil Tape



Tổng quan về sản phẩm

-Lá đồng được ủ (RA) được cuộn được thiết kế để uốn linh hoạt, dung sai độ dày chặt chẽ và độ suy giảm tín hiệu thấp. Quá trình sản xuất bắt đầu bằng đồng cathode có độ tinh khiết cao-, được khử cơ học thông qua các máy nghiền cụm chính xác và kết tinh lại trong các dây chuyền ủ khí quyển-được kiểm soát liên tục. Điều này mang lại các đặc tính cơ học đẳng hướng, bề mặt mờ kép-mịn và độ ổn định về chiều cho quá trình khắc và cán màng nâng cao.



Chất liệu chính

Kim loại cơ bản

Đồng tự do Cu-ETP (C11000) và Cu{2}}OF (C10200) oxy-, độ tinh khiết tối thiểu 99,99%.

Kiểm soát tạp chất

Tổng tạp chất kim loại được giới hạn ở mức < 50 ppm để tối đa hóa độ dẫn điện và ngăn ngừa sự hình thành khoảng trống vi mô trong quá trình cán màng ở nhiệt độ-cao.

Quản lý hòa nhập

Có nguồn gốc từ các thanh đúc liên tục được xử lý thông qua xác minh bằng phương pháp quang phổ phát xạ quang học và khuấy điện từ nội tuyến (OES).



Tính năng hiệu suất


Chống mỏi uốn

Giá trị độ giãn dài theo chiều dọc và chiều ngang vượt quá 15% chịu được hàng triệu chu kỳ uốn động mà không bị nứt-vi mô trong các thiết bị đeo và mô-đun bản lề.

Độ nhám bề mặt

Cán cơ học và thụ động hóa học mang lại bề mặt có cấu hình thấp (Rz < 1,2 um), ngăn chặn sự mất tín hiệu hiệu ứng da ở tần số trên 10 GHz.

Độ dày đồng nhất

Điều khiển thước đo chính xác duy trì sự thay đổi độ dày-mạng chéo trong phạm vi +/- 3%, đảm bảo kiểm soát trở kháng nhất quán trong FPC nhiều-lớp.

Khắc bất đẳng hướng

Cấu trúc vi hạt mịn-cho phép cấu hình khắc thẳng đứng, sạch sẽ để có chiều rộng và khoảng trống dấu vết xuống tới 25 um.



Thông số kỹ thuật



tham số

Hạng chuẩn (RA{0}}H)

Lớp linh hoạt (RA-A)

Cấp tần số cao-(RA-HF)

Phương pháp kiểm tra

Độ tinh khiết đồng

>= 99.95%

>= 99.99%

>= 99.99%

ICP-OES

Độ dẫn điện

>= 100% IACS

>= 98% IACS

>= 101% IACS

Dòng điện xoáy (ASTM B193)

Tỉ trọng

8,94 g/cm3

8,94 g/cm3

8,94 g/cm3

Phương pháp Archimedes

Độ nhám bề mặt (Rz)

1.0 - 1.8 ừm

0.6 - 1.2 ừm

< 0.8 um

Máy đo cấu hình bút stylus (ISO 4287)

Độ giãn dài khi đứt

5% - 10%

>= 25%

15% - 20%

Máy kiểm tra độ bền kéo (IPC-TM-650)



Độ dày và chiều rộng có sẵn





Phạm vi độ dày

9 ừm đến 70 ừm

Đồng hồ đo tiêu chuẩn

12 ô, 18 ô, 25 ô, 35 ô

Phạm vi chiều rộng

10 mm đến 620 mm

Đường kính trong lõi (ID)

76 mm (3 inch) và 152 mm (6 inch)





Tính chất bề mặt, nhiệt độ và cơ học

Nhiệt độ
Ủ (O{0}}temper): Kết tinh lại hoàn toàn để có độ linh hoạt tối đa và độ đàn hồi tối thiểu.
Cứng / Nửa{0}}Cứng (H/H2{2}}cứng): Gia công nguội để tạo độ cứng kết cấu và giữ nguyên kích thước trong các nhịp không được đỡ.


Ma trận cơ học
Độ bền kéo: 220 - 450 MPa (thay đổi tùy theo cấp độ nhiệt độ).
Cường độ năng suất (độ lệch 0,2%): 120 - 380 MPa.
Xử lý bề mặt: Lớp thụ động chống oxy hóa-làm chậm quá trình xỉn màu; Xử lý chất liên kết silane tùy chọn giúp tăng cường độ bền của lớp vỏ bằng màng polyimide (PI) và polymer tinh thể lỏng (LCP).

Very Low Profile ED Copper Foil VLP



Sản xuất & Kiểm soát Chất lượng





nấu chảy và đúc:Lò nung cảm ứng chân không tạo ra các tấm đồng không chứa oxy-có cấu trúc tinh thể dày đặc.
Lăn:Các nhà máy cán Sendzimir nhiều{0}}cao áp dụng mức giảm tăng dần cho các thước đo mục tiêu mà không bị nứt cạnh.
Ủ:Lò ủ khí quyển nitơ-hydro kiểm soát sự phát triển của hạt, loại bỏ ứng suất bên trong và ngăn chặn quá trình oxy hóa bề mặt.
Rạch & cắt cạnh:Các đường rạch bằng dao cạo và cắt có hướng dẫn-cạnh quang học mang lại các cạnh không có gờ- (< 5 um burr height).


Giao thức kiểm tra:
Kiểm tra quang học tự động (AOI): Quét 100% bề mặt cuộn dây để tìm lỗ kim, vết lõm và tạp chất.
Kiểm tra độ bền kéo toàn diện và lập hồ sơ độ dày bằng laser được thực hiện trên mỗi lô sản xuất.
Báo cáo thử nghiệm nhà máy được chứng nhận (MTR) được cung cấp cùng với mỗi lô hàng.



Ứng dụng



1

Mạch in linh hoạt (FPC)

Phần bản lề động trong các thiết bị điện tử có thể gập lại, máy tính xách tay và cáp màn hình ô tô.

2

Viễn thông 5G

Đường truyền-tốc độ cao, nền ăng-ten và các thành phần radar mảng-theo pha yêu cầu suy hao chèn thấp.

3

Pin Lithium{0}}Ion

Bộ thu dòng điện dành cho pin-có công suất cao và tab pin hình trụ.

4

Che chắn EMI

Băng dẫn điện, bọc cáp và mặt phẳng nối đất trong hệ thống điện tử hàng không vũ trụ.




Tùy chỉnh & Cung cấp OEM

Thành phần hợp kim

Pha tạp nguyên tố vi lượng (ví dụ: đồng{2}}hợp kim bạc) có sẵn để tăng độ ổn định ở nhiệt độ.

Rạch chính xác:

Dung sai chiều rộng được siết chặt đến +/- 0.1 mm đối với các ứng dụng dải-vi hẹp.

Xử lý bám dính

Các lớp liên kết hóa học được thiết kế riêng cho các chất kết dính cụ thể bao gồm epoxy, acrylic và polyimide biến tính.

Truy xuất nguồn gốc lô hàng

Các dấu hiệu cốt lõi được khắc bằng laser{0}}và ghi nhãn mã vạch tùy chỉnh để tích hợp ERP doanh nghiệp.



Đóng gói & Giao hàng





Cấu trúc bao bì

Các thùng gỗ treo được lót bằng túi giấy bạc kín-chân không chống ẩm{1}}và chất hút ẩm hoạt tính.



hậu cần

Vận chuyển hàng hóa bằng đường hàng không và đường biển với-tuyên bố an toàn vật liệu miễn phí nguy hiểm và bao bì bằng gỗ-không khử trùng.



Thời gian dẫn

Các mặt hàng có sẵn tiêu chuẩn sẽ được giao trong vòng 5 đến 7 ngày làm việc; lịch trình rạch và cán tùy chỉnh được hoàn thành trong vòng 3 đến 4 tuần.






Khả năng của nhà máy


Kiểm soát máy nghiền trực tiếp

Tích hợp theo chiều dọc từ cán nguội đến xẻ rãnh đảm bảo phả hệ nguyên liệu nhất quán giữa các lô sản xuất.

Cơ sở hạ tầng thiết bị

Dao phay Sendzimir có độ chính xác cao-và các đường cân bằng độ căng-đảm bảo độ phẳng vượt trội và không còn độ cong.

Hỗ trợ kỹ thuật

Tiếp cận trực tiếp với các nhà luyện kim và kỹ sư ứng dụng vật liệu để lựa chọn hợp kim và xử lý sự cố cán màng.

Tuân thủ chất lượng

Được sản xuất theo hệ thống quản lý chất lượng ISO 9001 và IATF 16949.



Câu hỏi thường gặp



Hỏi: Sự khác biệt về cấu trúc giữa lá đồng RA và ED là gì?

Đáp: Giấy bạc RA (Cuộn{0}}được ủ) có cấu trúc hạt nằm ngang từ quá trình cán và ủ cơ học, mang lại tính linh hoạt vượt trội và độ bền uốn động. Lá ED (Electrodeposited) mọc thẳng đứng từ bề mặt trống, tạo ra cấu trúc hạt dạng cột có độ bền kéo ban đầu cao hơn nhưng khả năng chống mỏi thấp hơn khi uốn lặp đi lặp lại.

Hỏi: Chiều dài cuộn tiêu chuẩn cho lá 18 um là bao nhiêu?

Trả lời: Chiều dài cuộn công nghiệp tiêu chuẩn dao động từ 100 mét đến 1000 mét tùy thuộc vào thông số kỹ thuật về chiều rộng và lõi. Độ dài cuộn chế bản tùy chỉnh có sẵn cho máy ép màng liên tục tự động.

Hỏi: Làm thế nào để ngăn chặn quá trình oxy hóa trong quá trình vận chuyển?

Đáp: Các lá kim loại trải qua quá trình ủ thụ động hóa học sau{0}}ủ, sau đó là triển khai chân không-kín bên trong các túi lá chắn nhiều lớp có chứa chất hút ẩm silica gel hoạt tính.

Hỏi: Các mẫu đánh giá có sẵn không?

Đ: Vâng. Các tấm khổ A4 và cuộn thử hẹp (50 mét) có sẵn để đánh giá R&D dựa trên đặc điểm kỹ thuật về độ dày, nhiệt độ và chất nền mục tiêu cần thiết.
